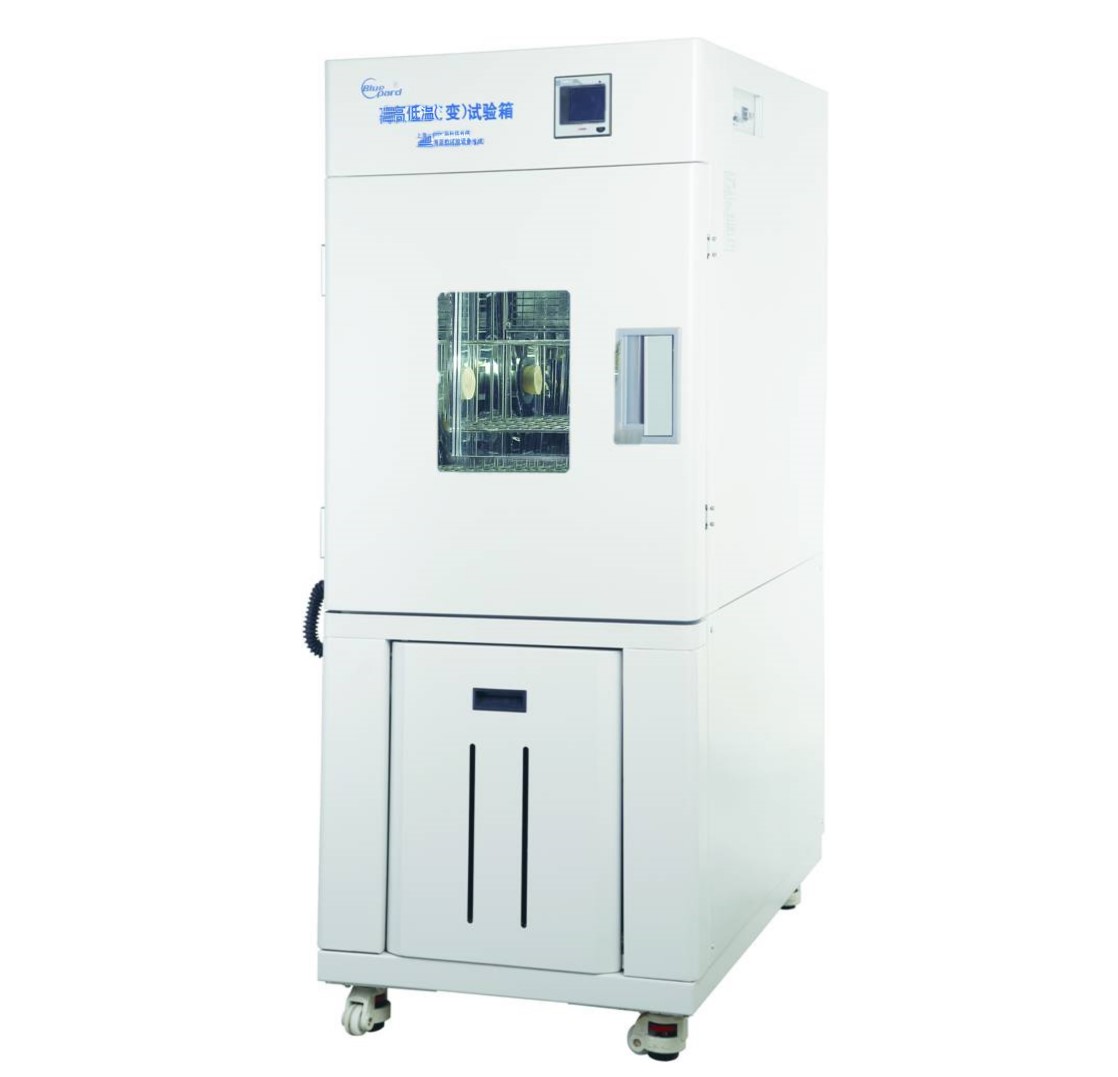

◆设备主要技术参数

1、内箱尺寸：400×380×450mm（W×D×H）

  外型尺寸：650*1040*1650mm

2、温度范围： -20℃～120℃

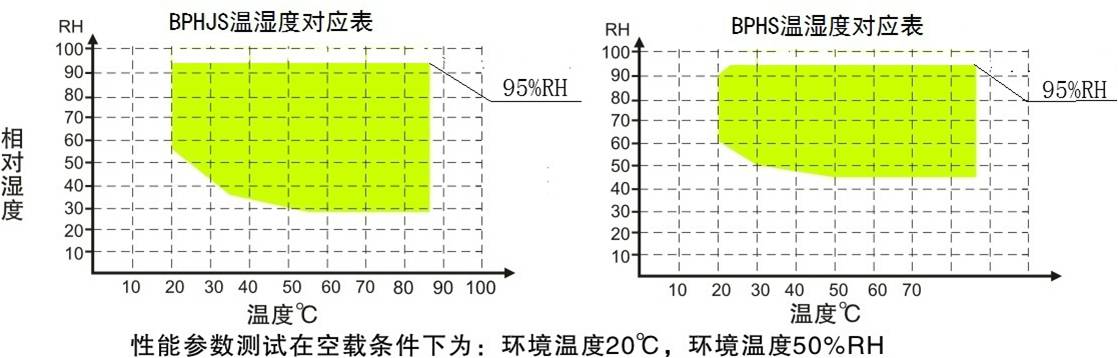

3、湿度范围：30~95%RH

4、温度波动度： ≤±0.5℃

5、湿度偏差：+2.0/-3.0%RH

6、温度均匀度： ≤±2.0℃

7、升温速率:   2~3℃/min

 降温速率： 0.7-1℃/min

◆设备特点

1、箱体采用数控机床成型，圆弧造型美观大方，并采用无反作用的把手，操作简便。

2、箱内胆采用高级镜面不锈钢（SUS304），外部采用钢板喷漆，增加了外观质感和洁净度。

3、利用发热体内嵌式玻璃，随时清晰的观测箱内状况。

4、电路系统采用门式开启，方便维护和检修。

5、箱体保温层采用超细玻璃纤维保温棉，可避免不必要的能量损失。

6、箱体左侧开直径50mm的测试孔，可供外接电源或信号线使用。

◆设备执行标准及验收标准

1、执行标准

(1)GB/T2423.1-2001 试验A：低温试验方法

(2)GB/T2423.2-2001 试验B：高温试验方法

(3)GB/T2423.3-1993 试验Ca: 恒定湿热试验

2、验收标准：

(1)GB/T5170.2-1996 温度试验设备

(2)GB/T5170.5-1996 湿热试验设备

◆设备主要箱体结构

1、箱体材质

(1) 内箱材料：SUS304不锈钢板

(2) 外箱材料：冷轧钢板喷塑

(3) 绝热材料：超细玻璃纤维保温棉

(4.) 门：单开门，门框的密封采用特制耐高低温硅橡胶密封条多重密封

(5) 测试孔：  左侧面中线开1个Φ50mm电器连接线孔

2、加热系统

(1) 加 热 器：  镍铬合金电热丝式加热器

(2)加热控制方式：PID控制方式，使用无触点等周期脉冲调宽SSR（固态继电器）

3、制冷系统

制冷系统的设计应用能量调节技术,既能保证制冷机正常运行,又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统保持在最佳的运行状态。采用平衡调温（BTHC）法,既在制冷系统在连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡

(1)压缩机：采用进口全封闭法国泰康压缩机作为制冷系统动力源，确保设备降温试验时的温度变化速率和湿度试验。

(2)冷凝器：风冷冷凝器。

(3)蒸发器：翅片式换热器。

(4)蒸发冷凝器：钎焊板式换热器

(5)电磁阀：意大利卡士妥

(6)干燥过滤器：丹麦丹佛斯

(7)节流装置：热力膨胀阀、毛细管。

(8)制冷剂：采用绿色环保制冷剂R404A/R134a作为本制冷系统的制冷介质

4、空气调节系统

(1)空气控制方式：强调循环通风，平衡调温法（BTC）。该方法指在制冷系统在连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器输出量，最终达到一种动态平衡。

(2)空气循环装置：内置循环风道及长轴通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的热交换，达到实现温度变化之目的，通过改善空气的鼓风气流，提高了空气流量及加热器和空气表冷器的热交换能力，通过出风口可调风栓的调节，从而大幅改善了试验箱的温度均匀性.

5、电气控制系统

控制系统采用原装进口触摸屏专用温湿度程序控制器，控制调节试验箱内的温度、湿度，自动决定执行元件 （如加热器、压缩机、加湿器、风机等）的工作状态。

(1)显 示 器：液晶屏控制器。

(2)运行方式：程序

(3)设定方式：中文菜单，液晶屏方式输入

(4)程序容量：无

(5)程序长度：无

(6)循环次数：无

(7)分 辨 率：温度：0.1℃，时间：0.1min

(8)输入：PT100铂电阻

(9)通讯功能：本控制器配有RS232/485接口(选配)

(10)其它功能：设备具有超温，风机过热、过流等多种报警保护功能，而控制器具备的故障自诊断功能可保证一旦设备出现异常，将切断主要部件的电源，同时发出报警信号。

(11)测量数据采集：PT100铂电阻

(12)其它执行器件：法国“施奈德”交流接触器、开关、按钮、日本富士小型继电器等名牌产品

◆安全保护装置

1、室体超温报警；

2、风机过电流报警；

3、制冷压缩机过热报警；

4、制冷压缩机过电流报警；

5、制冷压缩机超电压报警；

6、电源缺相、相序报警。

◆使用条件

1、电源：AC380V，50HZ

2、使用环境：温度：5℃～35℃，相对湿度：≤85%RH

◆安装、调试、验收及培训

1、设备验收，预验收在卖方现场进行，调试完成后进行。

2、卖方负责在安装、调试设备并交付使用。

3、卖方负责设备的技术培训，主要以电话指导为主，卖方负责对买方人员进行设备使用和维修培训。如有特殊需要可以上门对设备安装调试，卖方应负责对技术人员及操作人员进行培训，直至操作人员完全掌握操作技巧。

◆售后服务

1、质保期：设备验收后，质量保证期为1年，在保修期内免费服务，并应及时有效，在接到用户故障信息2小时内响应。质保期内，如因质量不良发生损坏或不能正常使用，应由卖方及时免费负责维修及更换。

2、设备维修响应时间：在收到故障信息后4小时内做出响应。

3、质保期后，如设备发生故障，卖方应提供及时的、优质的、价格优惠的技术服务和备品备件供应，并只收取合理的材料成本费、差旅费和人工费。

◆运输

运输方式：汽车陆运，由卖方负责。
